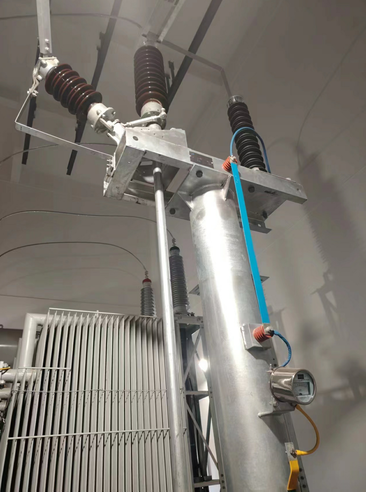

间隙额定 电压(kV) | 系统额定电压(kV) | 间隙电极距 离范围(mm) | 工频放电电压范围(mm) | 防污等级 | 电极形式 |
63 | 110 | 90-135 | 58-73 | III | 半球形/球形 |
126 | 220 | 280-330 | 100-127 | III | 半球形/球形 |
190 | 330 | 300-700 | 170-210 | III | 半球形/球形 |
五. 互感器相关参数:
型号 | 户外环氧树脂浇注全封闭式LZW-10 |
变比 | 100-600/5 |
二次保护级 | 用户选定 |
容量 | 10-30VA |
六. 避雷器技术参数
系统标称 电压(kV) | 避雷器型号 | 避雷器额定电压(kV) | 直流1mA参考电压≥kV | 8/20 雷电冲击电流下残压≤kV | 2ms方波A | 4/10 大 电流 kA |
110 | YH1.5W-60/144 | 60 | 86 | 144 | 400 | 65 |
110 | YH1.5W-72/186 | 72 | 105 | 186 | 400 | 65 |
110 | YH1.5W-73/200 | 73 | 107 | 200 | 400 | 65 |
220 | YH1.5W-144/320 | 144 | 205 | 320 | 400 | 65 |
330 | Y1.5W-207/440 | 207 | 196 | 440 | 800 | 100 |
七.技术参数
序号 |
额定参数 产品型号 |
GW8/13-72.5 |
GW8/13-126 |
|
1 |
额定电压(kV) |
72.5 |
126 |
|
2 |
额定电流(A) |
630 |
||
3 |
额定峰值耐受电流 kA |
50 |
||
额定短时耐受电流 kA |
20 |
|||
额定短路持续时间 s |
4 |
|||
4 |
额定短时工频耐受电压(有效值)kV |
200 |
260 |
|
6 |
额定雷电冲击耐受电压(有效值)kV |
385 |
625 |
|
7 |
额定端子静态机械负荷 N |
水平纵向 |
1000 |
1000 |
水平横向 |
750 |
750 |
||
垂直力 |
1000 |
1000 |
||
8 |
机械寿命 |
3000 次 |
||
9 |
配电动机构分合闸时间(s) |
7.5±1(3.75±0.5) |
||
10 |
重量(kg) |
120 |
155 |
八.定货须知:
8.1 定货时应告知 : 变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数;
